测距传感器 VDM18-300/20/88/122/151
来源：未知 日期：2017/12/28 浏览量：次
甚至是最小的模型也是适用于大范围的测量和定位任务。它的工作采用激光三角测量和模拟输出。所有其他VDM的传感器使用脉波测距技术，提供较长的感知范围，可以达到及其请准的测量结果。PRT使用高强度的光脉冲来提供高度的操作可靠性， 甚至可以在诸如暴露在外的灰尘光源的恶劣情况下。
三角反射原理型：
非接触测距的第一种方法，主要通过接收器上感应接受光源的位置不同，来测量距离。此种方法常用于短距离高精度测量。P+F典型的产品为VDM18系列。相位差原理型：非接触测距的第二种方法，主要通过发射光源与接收光源的相位差△φ来测量距离。常用于中远距离检测。
产品特点：● 高分辨率
● RS485通讯接口
● 模拟量输出4 mA ... 20 mA
● 响应速度快，适用于高速应用
| 产品阐述： | ||
|---|---|---|
| Universal distance sensor, measurement to object, 300 mm detection range, red laser light, laser class 2, RS485 interface, 2 x PNP outputs, analog output, M12 plug | ||
| 一般特性： | ||
|---|---|---|
| Measurement range | 80 ... 300 mm | |
| Light source |
laser diode typ. service life 50,000 h at Ta = +40 °C |
|
| Light type | modulated visible red light | |
| Laser nominal ratings | ||
| Laser class | 2 | |
| Wave length | 650 nm | |
| Light spot representation | approx. 2 mm x 4.5 mm at 300 mm | |
| Measuring method | Laser triangulation | |
| Resolution | < 0.1 % of the measuring range | |
| 指示灯/操作键： | ||
| Function indicator | 2 yellow LEDs: Switching status (each output) , 4 green LEDs: Operating mode | |
| Control elements | Control panel : Adjuster for switch point , Operating mode , Analog output ( S - Set , T - Toggle ) | |
| 电气特性： | ||
| Operating voltage | 18 ... 30 V DC | |
| 接口： | ||
| Interface type | RS-485 | |
| 输出： | ||
| Signal output | 2 PNP outputs, independent , short-circuit protected, reverse polarity protected | |
| 与标准和规范体系的一致性： | ||
| Directive conformity | ||
| EMC Directive 2004/108/EC | EN 60947-5-2 | |
| Standard conformity | ||
| Laser class | DIN EN 60825-1:2008, IEC 60825-1:2007 | |
| 机械特性： | ||
| Degree of protection | IP67 | |
| Connection | M12 connector, 8-pin | |
| Material | ||
| Housing | ABS , impact resistant | |
| Optical face | PMMA | |

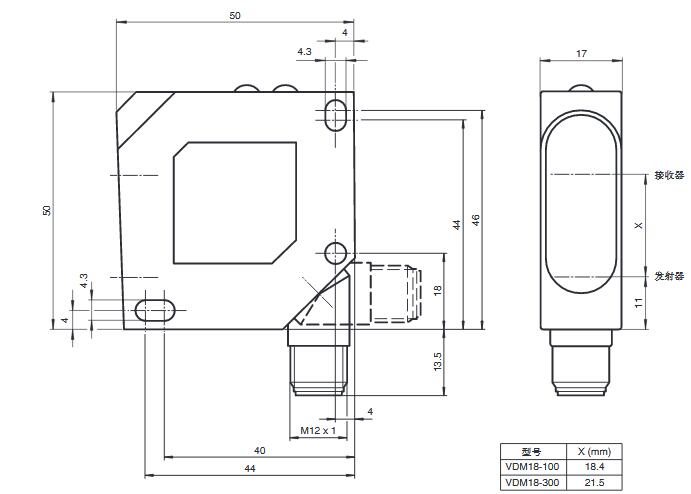

尺寸图
